RX系列智能化多功能低壓電動機固態軟起動器

RB 和 RC 系列低壓固態軟起動器，是采用BENS HAW 公司研制的世界上**一代的 Redistart MX2和下一代的Redistart MX3電動機微機控制器為**的固態軟起動器、它適用於額定電壓1140V及以下，額定電流27～838A，額定功率6.4KW-1166KW的三相交流電機控制電路中，既可你為標準的軟起動器，又可作為內接三角形軟起動器之用，還可作為星三角形起動控制器、相位控制器和電流跟隨器用。

其主要特點是：

·固態設計                                                            ·節能運行方式

·電機電流閉環控制、功率（KW）閉環控制、轉矩閉環控制和速度閉環控制

·軟停車、直流制動                                                ·可編程的電機保護

·各種通信總線和遠程監控                                       ·可編程的運行參數

·艱巨環境下工作可靠性                                          ·可編程的各種電氣參數測量

RB是帶旁路接觸器（集成在軟起動器內部，或與軟起動器分開安裝）的固態軟起動器

RC 是不帶旁路接觸器 而長期工作於 調壓狀態的固態軟起動器，（它也可以外接旁路接觸器），因此它的用途更**，除了可用于一般需要軟起動/或軟停止的負載，例如水泵、風機、壓縮機之外，也可用于：

1.需要節能運行的場所， 例如電動扶梯、抽油機

2.頻繁起動的場所，例如軋機輔助設備

3.起動時間長的場合

4.大轉動慣量的負載，例如球磨機、粉碎機之類的設備等 ．大過載能力的負載



RB/RC系列固態軟起動器符合的標準：

ANSI, CSA, IEEE, UL, NEMA 等標準。

UL508C“Power Conversion Equipment";

      IEC947-4-2“交流電動機半導體控制器和起動器” （國際GB14048.6-1998等同采用此標準）

ANSI 51電動機過載 等等

有UL, CUL認證，CE認證。

電磁兼容性（EMC）符合：

·EN50081-Z發射和傳導              ·EN55011/05.98

·EN50082-2抗擾性/敏感性          ·EN61000-4-2靜電放電

·EN61000-4-3無線電發射           ·EN61000-4-4電氣快速瞬變/躍升

·EN61000-4-6注入電流

美國BENSHAW公司**穎的MX²控制技術提供了一個強大的、靈活的、智能的低壓電動機控制平臺。 以MX²為基礎的控制提供用戶可選擇的起動模式， 可組態的數字和模擬量I/O， 內置的多功能測量儀表，功能空前的保護，直觀的容易使用的用戶界面。新的控制板端子配置一一與可編程的電流互感器（CT）負載設置相配合，使得Benshaw的MX² 技術能在寬廣的范圍內對電機作智能化軟起動。

?內置多種起動模式的高性能電機控制           ?7%和14%額定速度的點動控制

?3個用戶可組態的數字量輸入                      ?2個固定用于起動和旁路確認的輸入

?3個用戶可組態的輸出繼電器和1個固定用于旁路確認的輸出繼電器

?用戶可組態的模擬輸入/輸出                      ?可編程的CT（電流互感器）變比值

?接地殘余電流                                          ?先進的電機及其饋電線路電氣參毅測量

?輕載直流制動                                          ?功率模塊的熱敏電阻 檢測保護

?每一故障的數據記錄                                 ?具有1140V規格

?節能控制                                                ? 具有CE、UL、CUL、NEMA認證：中國CCC認證

?具有遙控鍵盤                                          ?內置自檢查功能

?Modbus 485通信，以及擴展到其他通信總線的通信轉接橋選件

同時BENSHAW公司新一代MX³技術將低壓電機控制技術的性能和功能推進到了更高的水平。由于具有實時時鐘，增強的編程能力，易用性以及的柔性結構，Benshaw的MX³控制器提供了更為先進的電機控制和保護，具有各種強大的可靠性能，使用戶的期望得以實現。

MX³的控制器、功能模塊、軟件和傳感器都經更新設計、制造和測試，以實現集成控制系統，消除了在其他形式的降壓起動設備中固有的協調和性能問題。

與市場上其他型式的電機控制設備相比，BENSHAW的新一代MX³技術具有更多嵌入式功能，更多的可配置選項，更大的可擴展性和更廣闊的通信能力，從而可縮短現場調試時間， 改進電動機性能和保護能力，提高診斷能力，使電氣系統的監控和維護任務更現代化和有效率。

BENSHAW的 MX3控制技術除了提供全部MX²的功能，另外還有：

?8個用戶可組態的輸入                                              ?2個固定輸入指定用于起動和旁路確認

?6個用戶可組態的繼電器輸出                                     ?1個固定輸出指定用于旁路確認

?實時時鐘                                                               ?電動機溫度系揣在敏電阻（PTC）輸入

?零序接地故障                                                         ?RTD模塊選件

?可帶附加的可控硅實現充分的直流制動                        ?事件日志（99事件記錄器）：

?每小時起動次數限制                                                ?起動間隔時間：

?二次起動之闖的時閩限制                                          ?零速開關輸入

?可控程全導通輸出                                                   ?功率因翻起限跳閘

?具有CYCLO周波控制（0-40%速度）                 ?電源電壓短時跌落或消失，保持電機繼續運行功能

RB和RC控制方式：

起動：RB和RC固態軟起動器不僅具有電壓斜坡控制（**代固態軟起動器的起動方式） 和帶電流閉壞的電流斜坡控制（第二代固態軟起動器的起動方式），同時還具有第三代固態軟起動器的起動方式－轉矩閉環控制方式和功率閉環控制方式。轉矩閉環控制特別適用于水泵消除水錘和皮帶運輸機的控制，而功率閉環控制特別適用于**的發電機供電系統中電動機的起動控制。

運行：RB在達到額定速度時可以自動合上旁路接觸器，實現旁路運行。RC可以不帶旁路接觸運行，可以實現節能控制。RC固態軟起動器在運行時還具有節能運行方式，可以根據負載情況自動調節電動機端電壓，達到**功率因素，實現節能運行。還可作相位控制器和電流跟隨器用。

停機：具有自由停機、軟停機和轉矩閉環控制停機

（泵停機）和直流動力制動（可選件）等方式。

RB和RC固態軟起動器保護功能：

·     電子過載保護：RB和RC固態軟起動器具有1-40級電機過載保護曲線供選擇

·     電子式過電流截止保護：當電流超過過電流設定值，并且持續時間達到規定延時時間，固態軟起動器會截止電流，并發出故障信號。

·     欠電流保護：當正常運行時的電流低于欠電流設定值并且持續時間達到規定延時時間．軟起動器會停止并發出故障信號。這對于有些負載例如水泵是很有用的。因?yàn)樗瞄L期無水空轉為造成汽蝕損壞，而水泵無水空轉時電機電流會下降。

·     電流不平衡保護：當三相電流不平衡超過設定的電流不平衡值，持續時間達到設定的延時時間，軟起動器會停止并發出故障信號。

．  接地電流保護：當電機或線路存在接地故障，其接地電流超過設定的保護動作值，持續時間超過設定的延時時

間，軟起動器會停止并發出故障信號。

此外還有過/欠電壓保護，過高/過低電源頻率保護，相序保護、缺相保護、裝置自身過熱保護、可控硅故障保護、控制電源故障保護、三相外部故障輸入信號、通信故障、CPU故障等保護信號。

·     精確周詳?shù)目刂齐娐窚y量監視：可以監測各相電流、電壓、功率因數、有功功率、視在功率、無功功率、電度‘頻率、接地電流、運行時間、 模擬量輸入值和模擬量輸出值。

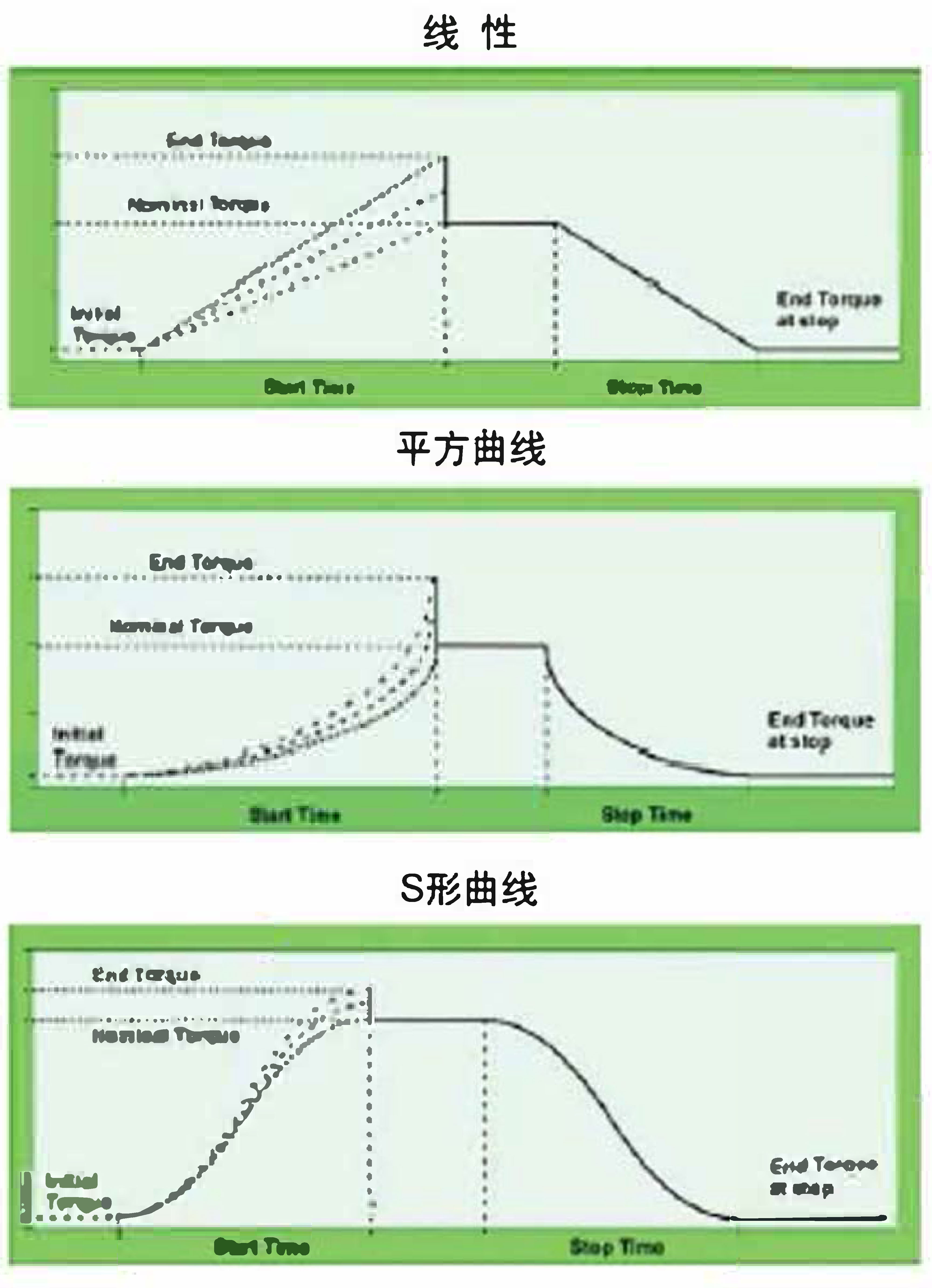

加速斜坡有多種形式可選：

(1)    線性斜坡

控制參數（電壓、電流、轉矩、功率和速度）從加速斜坡初始值線性增加到*終值。在大多被加減速情況下都推薦采用線性斜坡。

(2)    平方曲線斜坡

控制參數（電壓、電流、轉矩、功率和速度）以平方曲線形式增加。當對平方轉矩負載（水泵、風機）采用Tru Torque控制時就應使用平方曲線斜坡，這樣

在加減速時速度會更線性些。

(3)   S曲線斜坡

S曲線斜坡是在加速斜坡的初始段，慢慢增加控制參數的變化率，在其結束段慢慢減少控制參數的變化率。當使用速度閉環控制時，為了使加速的初始和終結階段能平滑過渡采用S曲線斜坡特別有效。
